循环对称结构强度分析

（1）案例名称：Rotating_body_strength.inp

（2）场景介绍：对于叶轮机，螺旋桨，电机等这一类具有循环对称结构的机械来说，其建模分析应充分利用此类结构的特点一重复性和轴对称性，只需顺利获得对基本扇区的建模分析并对结果加以扩展即可得到整体结构的结果。对于模型复杂、扇区较多的结构利用循环对称分析可以极大的降低计算规模，减少求解时间。

（3）包含功能：

① 模型概况：1个部件，9828个节点，5053个单元。

② 材料组成：弹性材料 。

③ 单元类型：实体单元 。

④ 边界条件：位移约束、循环对称边界。

⑤ 载荷类型：旋转加速度载荷。

⑥ 求解类型：静力学。

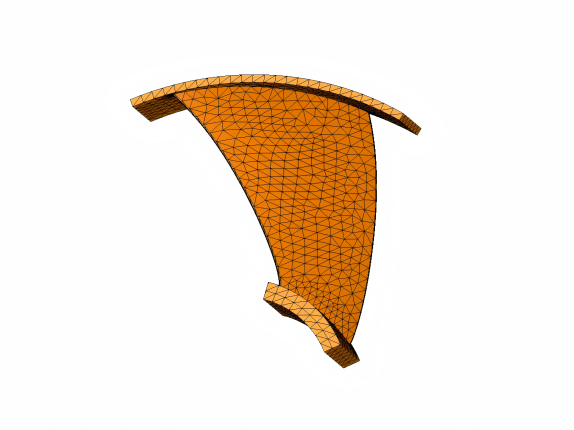

分析模型

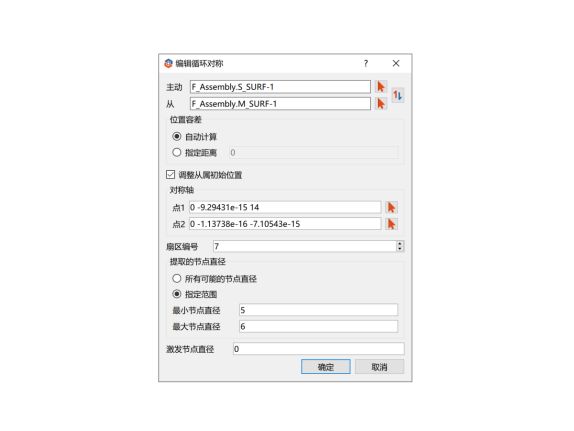

循环对称边界

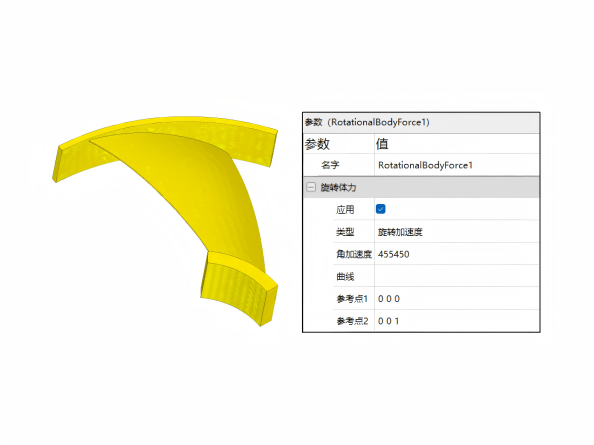

旋转加速度载荷

（4）仿真结果：

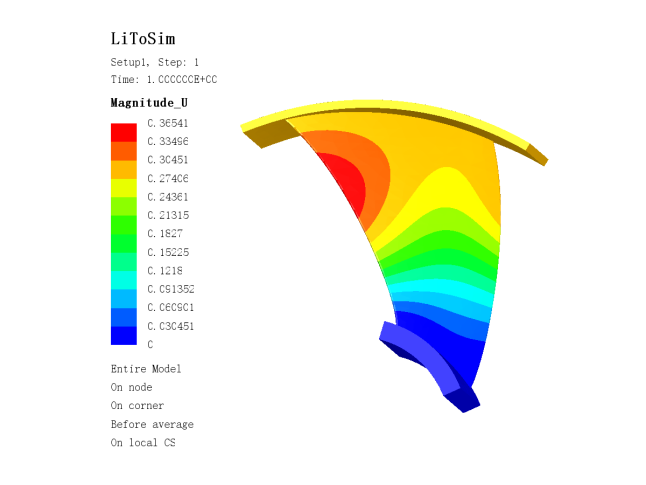

位移云图

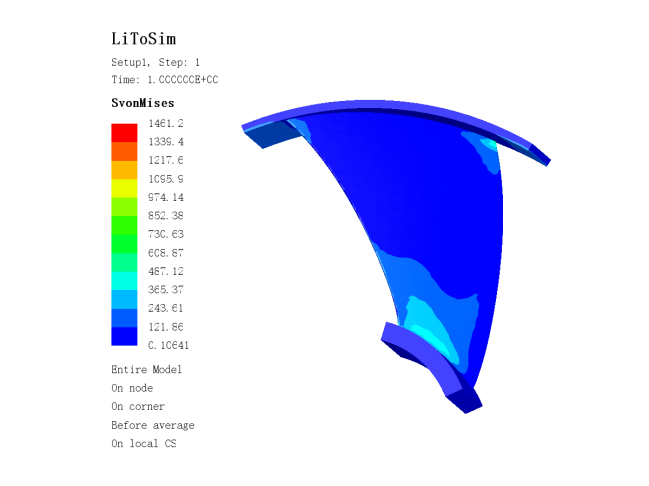

应力云图
